DBY摆线电动隔膜泵






一、DBY摆线电动隔膜泵产品概述:


DBY系列电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合。



二、DBY摆线电动隔膜泵主要用途:


1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、隔膜泵吸泡菜果酱、土豆泥、巧克力等。
8、隔膜泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用隔膜泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。



三、DBY摆线电动隔膜泵技术参数:


流量:0-20m3/h
扬程:30m
功率:0.37-4kw
转速:1450r/min
口径:10-100mm
温度:-15-+150℃
自吸高度:5-7m

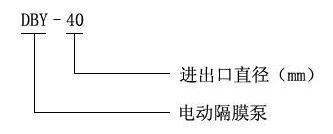

四、DBY摆线电动隔膜泵型号意义:






五、DBY摆线电动隔膜泵性能参数


型号
进出口径(mm)
流量
(m3/h)
扬程
(m)
吸程
(m)
大允许通过颗粒φ(mm)
电机功率KW
DBY-10
10
0.5
30
3
1
0.55
DBY-15
15
0.75
30
3
1
0.55
DBY-25
25
3.5
30
4
2.5
1.5
DBY-40
40
4.5
30
4
4.5
2.2
DBY-50
50
6.5
30
4.5
8
4
DBY-65
65
8
30
4.5
8
4
DBY-80
80
16
30
5
10
5.5
DBY-100
100
20
30
5
10
5.5


六、DBY摆线电动隔膜泵几种隔膜材料特性

隔膜品种
介质种类
丁睛橡胶
氯丁橡胶
氟橡胶
聚四氟乙烯
食品橡胶
发烟硝酸
×
×
浓硝酸
×
×
浓硫酸
×
×
浓盐酸
×
浓磷酸
×
浓醋酸
×
×
×
浓氢氧化钠
无水氨
稀硝酸
×
×
稀硫酸
稀盐酸
×
稀磷酸
×
×
稀氢氧化钠
氨水
×
×
×
汽油
石油
×
四氯化碳
二硫化碳
×
乙醇
丙铜
×
×
甲酚
×
乙醛
×
×
乙苯
×
×
丙烯晴
×
丁醇
丁二烯
×
苯乙烯
×
×
醋烯乙酯
×
×
×
×
×
×

注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。





七、DBY摆线电动隔膜泵安装尺寸图


型号
A
A1
A2
A3
B
K
DN
D1
Φ1
Φd
h
H1
H2
DBY-25
900
75
160
300
180
550
25
75
11
17.5
110
315
620
DBY-40
900
75
160
300
180
550
40
100
14
17.5
110
315
620
DBY-50
960
140
250
370
240
550
50
110
14
17.5
85
360
820
DBY-65
960
140
250
370
240
550
65
130
14
17.5
85
360
820
DBY-80
900
110
0
700
390
800
80
150
17.5
17.5
130
470
980
DBY-100
900
110
0
700
390
800
100
150
17.5
17.5
130
470
980


八、DBY摆线电动隔膜泵使用方法:

将液体A容器抽送到B容器可用此法
高粘稠液体可采用此方法将液体位提高,使液料容易抽
