QBY型气动隔膜泵




一、QBY型气动隔膜泵产品概述:


     万经泵业生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
     ⑴.气动隔膜泵共有八种规格直径:Φ10mm(3/8")、Φ15mm(1/2")、Φ25mm(1")、Φ40mm(11/2")、Φ50mm(2")、Φ65mm(21/2")、Φ80mm(3")、Φ100mm(4")。
     ⑵.气动隔膜泵其有四种材质:氟塑料隔膜泵、铝合金隔膜泵、铸铁隔膜泵、不锈钢隔膜泵。电动隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质。


二、QBY型气动隔膜泵主要用途:


     1、气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
     2、气动隔膜泵吸油漆、树胶、颜料。
     3、粘合剂和胶水、全部种类可用气动隔膜泵吸取。
     4、各种瓦、瓷、砖器及陶器釉浆。
     5、油井钻好后,用气动隔膜泵吸沉积物及灌浆。
     6、气动隔膜泵吸各种乳剂和填料。 .
     7、气动隔膜泵吸各种污水。
     8、用气动隔膜泵为油轮,驳船清仓吸取仓内污水。
     9、啤酒花及发酵粉稀浆、糖浆、糖密。
     10、气动隔膜泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
     11、各种橡胶浆。
     12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
     13、各种剧毒、易燃、易挥发液体。
     14、各种强酸、强碱、强腐蚀液体。
     15、各种高温液体高可耐150℃。
     16、作为各种固液分离设备的前级送压装置。


三、QBY型气动隔膜泵结构图:





四、QBY型气动隔膜泵使用注意事项


     1.本气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
     2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
     3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
     4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。


五、QBY型气动隔膜泵应用实例


     1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
     2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
     3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
     4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
     5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
     6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
     7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
     8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
     9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。

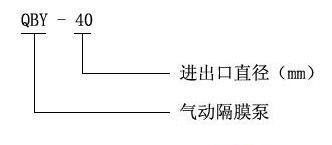

六、QBY型气动隔膜泵型号意义

型 号 进出口径
mm
流 量
m3 /h
扬程
m
吸程
m
大允许
通过颗粒
Ф(mm)
大供气压
kgf/cm3
QBY-10 10 0.8 50 1 1 4-7
QBY-15 15 1 50 1 1 4-7
QBY-25 25 2.4 50 5 2.5 2-7
QBY-40 40 8 50 5 4.5 2-7
QBY-50 50 12 50 5 8 2-7
QBY-65 65 16 50 5 8 2-7
QBY-80 80 24 50 5 10 2-7
QBY-100 100 30 50 5 10 2-7

注:★-有 ∕-无



七、QBY型气动隔膜泵材料特性


隔膜品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×

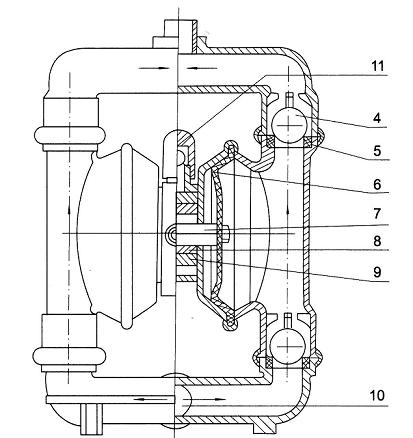

八、QBY型气动隔膜泵结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口



九、QBY型气动隔膜泵安装尺寸






型号 A B C D E H1 H2 H3 G 丝扣 备注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 铸铁、不锈钢、铝合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”




型号 A B C D E H1 H 丝扣 备注
QBY-10 160 0 200 160 10 40 260 3/8” 铸铁、不锈钢、铝合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2”



型号 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 进气口外径 备注
QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟程塑塑料料,
QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10
QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 铸铁、不锈钢、铝合金
QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10
QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12
QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12
QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14
QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14

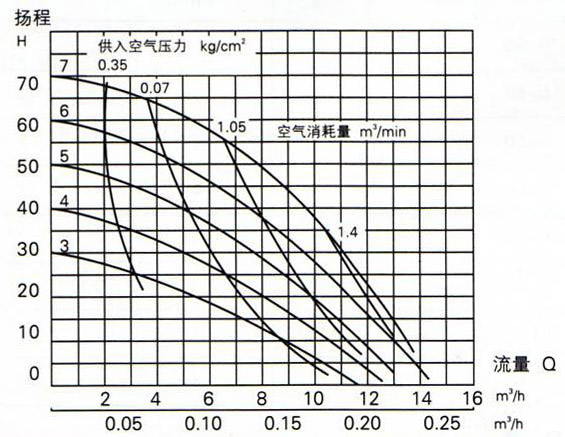

QBY气动隔膜泵的曲线图谱



十、QBY型气动隔膜泵使用注意事项



     1.本泵振动极其轻微,一般情况可不装底脚螺栓。
     2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
     3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
     4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。



十一、QBY型气动隔膜泵应用实例


      1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。

      2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
      3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
      4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
      5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
      6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
      7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
      8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
      9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。


十二、QBY型气动隔膜泵故障排除:


       1.拆卸气动隔膜泵之前,将左右边的气室及液室分别标上记号以助于后续的再组装动作。
       2.使用扳手将连接出口管与液室的小卡箍松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
       3.使用扳手将连接进口管与液室的小卡箍松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
       4.使用扳手将液室和泵的中间体分开,拆除液室即可看到膜片及膜片夹板。
       5.使用工具或扳手固定膜片外夹板左右边缘,将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后,将轴从中间体取出。
       6.使用夹钳(加垫木板)将轴与膜片装置分开,检查轴、夹板、膜片是否损坏和腐蚀现象。
       7.安装从步骤6到步骤1



十三、QBY型气动隔膜泵检测:


       1.检查泵的气穴现象,降低泵的速度让液体进入液室。
       2.检查阀球是否卡住。如果操作液体与泵的弹性体不相容,弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
       3.检查泵入口的接头是否完全锁紧不漏,尤其是入口端阀球附近的卡箍需锁紧。
       泵的空气阀结冰:
             检查压缩空气含水量是否过高,安装空气干燥设备
       泵的出口有气泡产生:
             检查膜片是否破裂,检查卡箍是否锁紧,尤其是入口管卡箍。
       产品自空气排放口流出:
             检查膜片是否破裂,检查膜片及内外夹板在轴上是否夹紧
             阀发出嘎嘎声:增加出口或入口扬程。
       泵拆卸及再组装指南:
       警告:在修气动隔膜泵之前,需先将空气来源配管从气动隔膜泵拆除,并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线,然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套



十四、QBY型气动隔膜泵运作很慢:


      1.检查空气入口端的滤网或空气过滤装置是否有杂质。
      2.检查空气阀是否卡住,用清洁液清洗空气阀。
      3.检查空气阀是否磨损,必要时更换新的零件。
      4.检查中心体的密封零件状况,如果严重磨损,则无法达到密封效果,而且空气会从空气出口端排掉。由于其特别构造,请只使用GLYD圈。
      5.检查空气阀中的活塞活动是否正常。
      6.检查润滑油的种类。添加的润滑油如果高于建议用油的粘度,则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。(ISO等级15/5WT的抗冻油)
